第二章 电阻电路的等效交换（1202）

试卷预览

• 31.在下图所示电路中，已知RL消耗功率20W，则理想电压源US供出电功率为（   ）。

  A.10W

  B.-10W

  C.50W

  D.-50W

  开始考试练习点击查看答案
• 32.在下图所示电路中，电阻R＝40Ω，该电路的等效电阻RAB为（   ）。

  A.10Ω

  B.20Ω

  C.30Ω

  D.40Ω

  开始考试练习点击查看答案
• 33

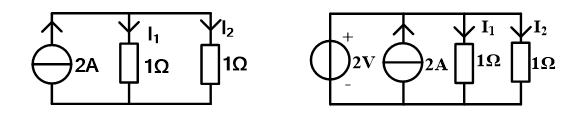

  .把左图所示的电路改为右图的电路，其负载电流和将（   ）。



  A.增大

  B.不变

  C.减小

  D.I1变大I2变小

  开始考试练习点击查看答案
• 34.下图所示电路中，A、B两端间的等效电阻RAB为（   ）。

  A.2Ω

  B.4Ω

  C.5Ω

  D.6Ω

  开始考试练习点击查看答案
• 35.下图所示电路中，A、B两端间的等效电阻RAB为（   ）。

  A.6Ω

  B.7Ω

  C.8Ω

  D.9Ω

  开始考试练习点击查看答案
• 36.在下图所示电路中，电源电压U=2V，若使电流I=3A，电阻R值为（   ）。

  A.1Ω

  B.2Ω

  C.3Ω

  D.4Ω

  开始考试练习点击查看答案
• 37.下图所示电路中，电流I是（   ）。

  A.3A

  B.0A

  C.6A

  D.2A

  开始考试练习点击查看答案
• 38.左图电路中的US＝2V。用右图所示的等效电流源代替左图所示的电路，该等效电流源的参数为（   ）。

  A.IS=1A，R=2Ω

  B.IS=1A，R=1Ω

  C.IS=2A，R=1Ω

  D..IS=2A，R=2Ω

  开始考试练习点击查看答案
• 39.下图所示电路中，当R1增加时，电流I2将（   ）。

  A.变大

  B.变小

  C.不变

  D.不确定

  开始考试练习点击查看答案
• 40

  .已知下图所示电路中的US1，US2和I均为正值，则供出功率的电源是（   ）。



  A.电压源US1

  B.电压源US2

  C.电压源US1和US2

  D.无法判断

  开始考试练习点击查看答案
